液状化対策・設計施工方法

エコジオ工法は、(旧建設省)土木研究所から発行された、
「液状化対策工法 設計・施工マニュアル(案)」に基づき設計・施工を行います。

エコジオ工法の設計・施工方法は、当マニュアルに基づいています。

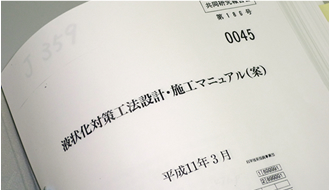

著書名:液状化対策工法
設計・施工マニュアル(案)
発行者:建設省土木研究所
発 行:平成11年3月

液状化対策工法設計・施工マニュアル

設計方法

エコジオ工法は、
従来のグラベルドレーン工法と同様に、
ドレーン工法として設計します。

液状化対策工法 設計・施工マニュアル
5.10ドレーン工法(278ページ)

5.10ドレーン工法

施工方法

「ケーシングオーガ」での施工が規定されています。

液状化対策工法 設計・施工マニュアル 6.6.2 施工方法(375ページ抜粋)

6.6.2 施工方法
(1)自然材料を用いる場合
1)柱状ドレーン
柱状のグラベルドレーンはケーシングオーガ方式で施工する。

  • 施工手順
  • 施工機械例

エコジオ工法は、ケーシングオーガ(EGケーシング)方式で施工します。

ケーシングオーガとは
ケーシング(鉄の筒)の外周にスクリューを備えた装置の一般名称です。 エコジオ工法では「EGケーシング」がそれにあたります。

施工・品質管理

液状化対策工法 設計・施工マニュアル 6.6.5
施工管理と品質管理(388ページ抜粋)では、
以下のように定められています。

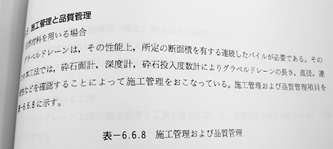

6.6.5 施工管理と品質管理
(1)自然材料を用いる場合
グラベルドレーンは、その性能上、所定の断面積を有する連続したパイルが必要である。

6.6.5施工管理と品質管理

エコジオ工法では、EGケーシングにより、 穴の崩壊を防ぎ、連続したパイルを構築します。

矢印

エコジオの設計・施工方法

  • 掘削
    EGケーシングが壁面の崩壊を確実に防止。
  • 砕石投入
    砕石は、EGケーシング内を通り、最下端から押し出される。
  • 完了状況
    砕石だけを確実に締め固めることができるため、設計通りの支持力、透水性を確保。

連続したパイルが、ドレーンの効果を発揮
